氢作为理想的清洁能源之一🤶，有望缓解化石燃料储量有限和燃烧污染等问题✉️。因此🤌，电催化分解水制氢（HER）是减少环境污染及实现可再生清洁能源的重要途径。开发高效、稳定的制氢催化剂具有重要的科学价值和现实意义🦈。近日，杏悦👩🏽🏭、费林加诺贝尔奖科学家联合研究中心的年轻教师贾艳艳博士和戴升教授等人在Nano Letters上发表了高效稳定的Pd-Cu-H催化剂及其在析氢反应应用的研究。（Nano Lett. 2022, 22, 3, 1391–1397）
Pt作为传统的HER催化剂，面临着价格昂贵，储量少🏄🏼♀️，反应稳定性差等问题👩🏼⚕️。Pd作为有望替代Pt的HER催化剂，一直受到较多的关注🙎🏽♀️，例如，通过加入第二金属（M）形成Pd基合金（Pd-M）；或者在Pd晶格内注入H形成氢化物(PdHx)，都可有效提高Pd基催化剂的HER活性🧑🏼🌾。然而，Pd基催化剂的稳定性制约了其在析氢催化反应的进一步应用，Pd-M合金催化剂中的第二金属M易在反应过程中发生溶解造成合金结构坍塌⚫️；PdHx氢化物则通常由高压条件下制备所得👐🏿，常压下不稳定，自发释放H🪈。作者巧妙结合了Pd-M和PdHx两种策略的优势，设计合成了Pd基合金氢化物Pd-Cu-H催化剂👿，表现出了优异的HER催化活性和极好的稳定性。

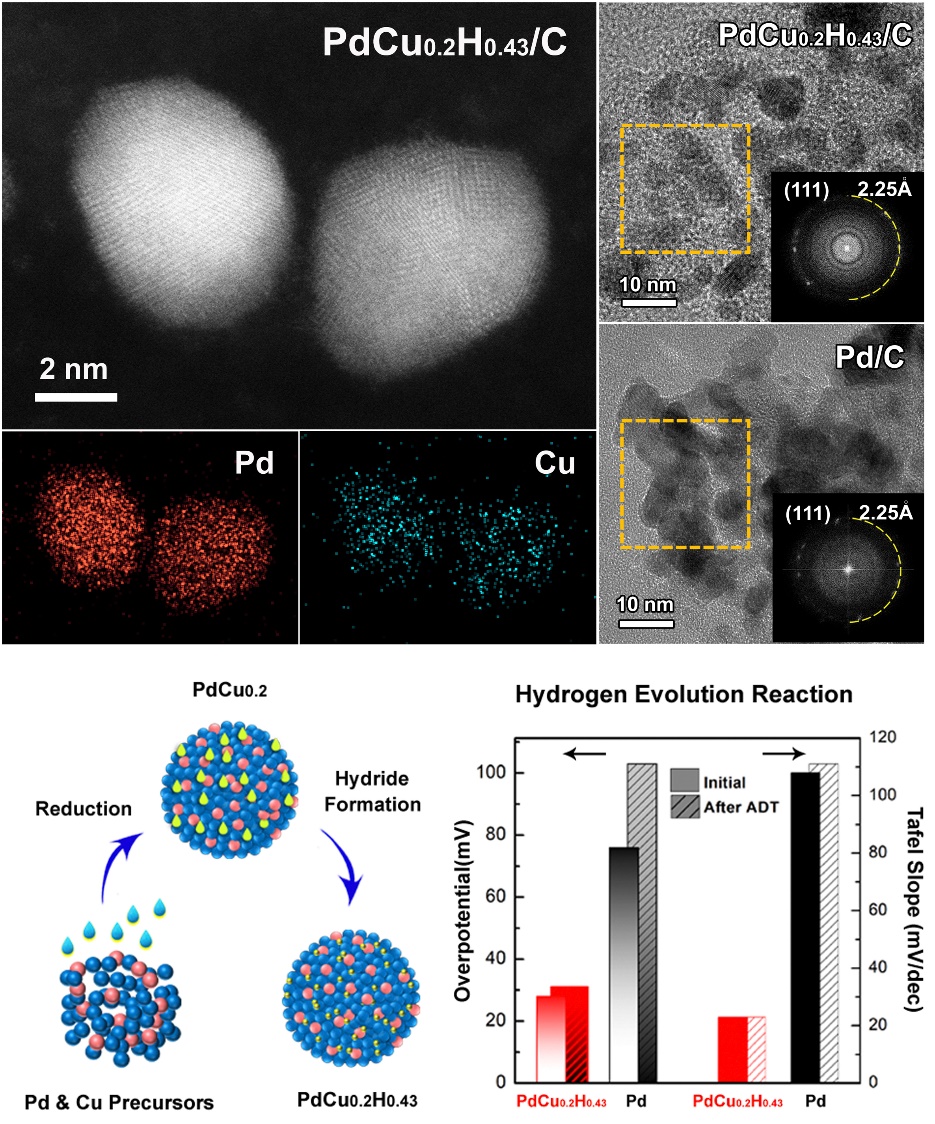

作者发展了一种先合金化再加氢的策略制备稳定的Pd-Cu-H催化剂🍫，借助球差电镜、X射线衍射和X射线吸收光谱等多种技术对催化剂的形貌和结构进行了精细表征🙅🏽👩🎤，证实了Pd-Cu-H催化剂的合金氢化物结构。电化学测试结果发现👩🎓，Pd-Cu-H催化剂在析氢反应中表现出了优异的催化活性：电流密度为10 mA/cm2时的过电位仅有28 mV，Tafel斜率仅为23 mV/dec，优于金属Pd🙋🏽♀️、PdCu合金和PdHx氢化物。同时🐦🔥，Pd-Cu-H催化剂拥有极好的稳定性：在HER反应5000次循环后☣️，过电位仅升高了3 mV⛈🏇🏽，Tafel斜率仍保持在23 mV/dec⚓️。循环测试后的精细表征证明，Pd-Cu-H催化剂的合金氢化物结构可有效抑制金属Cu的溶解并减缓H的释放，使其长时间保持高效的HER性能。
https://pubs.acs.org/doi/pdf/10.1021/acs.nanolett.1c04840
